ویژگی‌های خاص صنعت- |
|
|
ولتاژ بار نامی Ue |
12-1500Vdc |
|
جریان بار نامی یعنی |
200 آمپر |
|
سایر صفات |
|
|
شماره مدل |
EVH200L |
|
نام تجاری |
ALQ |
|
محل مبدا |
جیانگ سو، چین |
|
ولتاژ نامی سیم پیچ ما |
12Vdc یا 24Vdc |
|
مواد |
مهر و موم لحیم کاری شده سرامیکی |
|
گواهینامه |
UL/Rohs |
|
گارانتی |
2 سال |
|
وزن تقریبی |
370g |
|
مقاومت اولیه تماس |
مقدار معمولی 0.2 میلیون اهم |
|
عمر الکتریکی |
DC450V 10000 ثانیه DC750V 1000 ثانیه |
|
برنامه |
زیر 200 ولت |
|
بسته بندی و تحویل |
|
|
فروش واحدها |
مورد واحد |
|
اندازه بسته بندی تکی |
6X5X7 سانتی متر |
|
وزن ناخالص مجرد |
0.600 کیلوگرم |
مشخصات فنی
| پارامتر | ارزش |
|---|---|

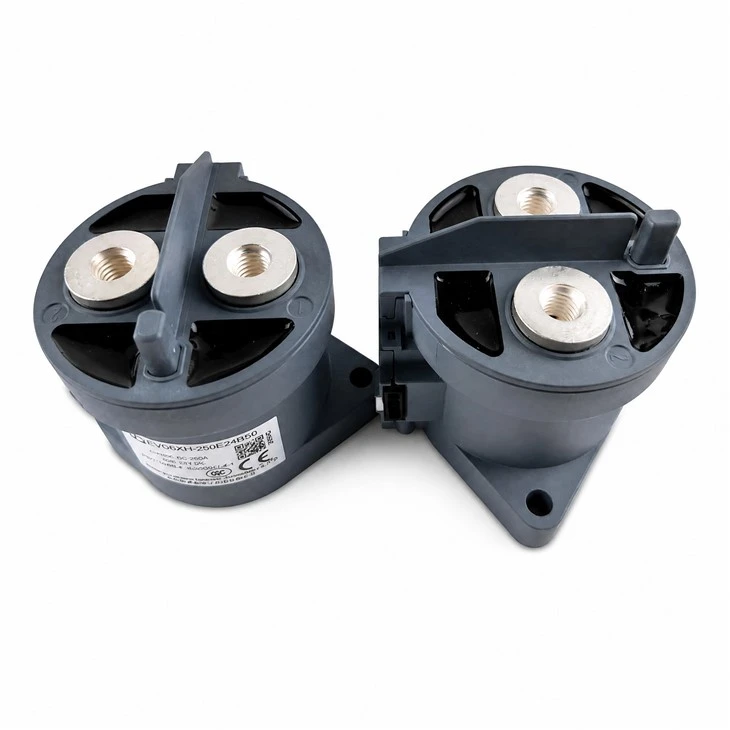

| مدل | EVQ5KH-250E |
| نام تجاری | ALQ |
| جریان رتبه‌بندی شده (اختیاری) | 250 A |
| حداکثر ولتاژ سوئیچینگ | 500 ولت DC |
| تنظیم تماس با قدرت | SPST-خیر-DM (پرتاب تک قطبی، معمولاً باز، ساخت دوگانه) |
| تنظیم تماس کمکی (اختیاری) | SPST-NO / SPST-NC / هیچ |
| رتبه بندی ولتاژ سیم پیچ (اختیاری) | 12 ولت DC / 24 V DC / 48 V DC |
| ویژگی های کویل | کویل تک |
| ابعاد (L x W x H) | 77.1 x 80.0 x 66.8 میلی‌متر |
| نوع نصب | نصب پنل با براکت |
| دمای عملیاتی | -40 درجه تا +85 درجه |
| مبدا | جیانگ سو، چین |
| گارانتی | 1 سال |
| برنامه های کاربردی معمولی | شارژ EV، سیستم های ذخیره انرژی (ESS)، وسایل نقلیه صنعتی، تجهیزات تبدیل فرکانس، اینورترهای خورشیدی |
جزئیات محصول
چرا ALQ EVQ5KH-250E را انتخاب کنید؟
سوئیچینگ ولتاژ بالا و جریان
جریان پیوسته 250 آمپر در 500 ولت DC با عملکرد شکست{2} قوی، ارائه سوئیچینگ قابل اعتماد برای شارژرهای EV، سیستم های ذخیره انرژی و توزیع DC صنعتی.
عمر طولانی خدمات
برای عملیات چرخه بالا با حداکثر 200000 چرخه مکانیکی و ظرفیت شکست قابل اعتماد در 500 ولت DC / 250 A در بار مقاومتی طراحی شده است.
نیتروژن-مخاطبین محافظت شده
بسته‌بندی اپوکسی با تماس‌های محافظت‌شده از نیتروژن از اکسید شدن جلوگیری می‌کند و خنک‌کننده قوی-قوس می‌دهد و از قابلیت اطمینان تماس طولانی‌مدت اطمینان می‌دهد.
IP67 و IP69K مهر و موم شده است
محفظه کاملاً مهر و موم شده دارای رتبه IP67 و IP69K با تست مه نمک در هر GB/T2423.17 / IEC60068-2-11، آماده برای محیط های خشن در فضای باز.
داخلی{0}}در گزینه تماس کمکی
SPST اختیاری{{0}NO / SPST-کنتاکت کمکی NC بازخورد وضعیت قابل اعتمادی را برای سیستم های مدیریت باتری و مدارهای قفل ایمنی ارائه می دهد.
دما و ارتفاع وسیع
از -40 درجه تا +85 درجه با تحمل رطوبت 5٪ -95٪ RH و درجه ارتفاع تا 4000 متر برای کاربردهای کوهستانی کار می کند.
گواهینامه ها
دارای گواهینامه CCC، TUV SUD و CE (LVD). سیستم مدیریت کیفیت مطابق با GB/T19001-2016 / ISO9001:2015 است.
برنامه های کاربردی محصول
وسایل نقلیه صنعتی لیفتراک های برقی، کامیون های پالت الکتریکی، سکوهای کار هوایی الکتریکی، سیستم های لجستیک هوشمند، وسایل نقلیه هدایت شونده خودکار (AGV)، تجهیزات لجستیکی زنجیره سرد، ربات های صنعتی، ابزارهای الکتریکی، و چرخ دستی های گلف الکتریکی. |
تجهیزات شارژ DC شارژرها، شمع‌های شارژ DC کوچک، شمع‌های شارژ DC تک بلوک، شمع‌های شارژ DC اسپلیت-نوع (شارژ گروهی)، شمع‌های شارژ DC فوق‌العاده- و شمع‌های شارژ DC یکپارچه برای کامیون‌های سنگین{2}}. |
سیستم ذخیره انرژی ذخیره‌سازی انرژی-در مقیاس بزرگ (تولید-سمت، شبکه-سمت)،-ذخیره انرژی در مقیاس متوسط (صنعتی و تجاری)، ذخیره‌سازی انرژی در مقیاس کوچک (مسکونی) و سیستم‌های انرژی خورشیدی فتوولتائیک. |
تجهیزات تبدیل فرکانس مبدل‌های فرکانس ولتاژ بالا، سیستم‌های تبدیل نیرو (PCS)، منابع تغذیه یکسو کننده‌های صنعتی، درایوهای موتور و سیستم‌های UPS. |
سوالات متداول
Q1: ولتاژ و جریان نامی EVQ5KH-250E چقدر است؟
A:EVQ5KH-250E برای حداکثر ولتاژ سوئیچینگ 500 ولت DC و جریان پیوسته 250 آمپر، مناسب برای شارژ EV، ESS و توزیع برق DC صنعتی است.
Q2: چه ولتاژهای سیم پیچ موجود است؟
A:کنتاکتور با سیم پیچ 12 ولت DC، 24 ولت DC یا 48 ولت DC تک سیم پیچ موجود است. هنگام درخواست قیمت، ولتاژ سیم پیچ مورد نیاز و نوع تماس کمکی را مشخص کنید.
Q3: آیا می توان از این کنتاکتور در ذخیره سازی انرژی و سیستم های شارژ EV استفاده کرد؟
A:بله. EVQ5KH-250E برای سیستم های ذخیره انرژی باتری، شارژرهای سریع DC، اینورترهای خورشیدی، وسایل نقلیه صنعتی و تجهیزات تبدیل فرکانس طراحی شده است.
Q4: ترتیب تماس این کنتاکتور چیست؟
A:کنتاکت برق از پیکربندی SPST-NO-DM (پرتاب تک قطبی، به طور معمول باز، ساخت دوگانه) استفاده می‌کند. یک مخاطب کمکی اختیاری در SPST-NO، SPST-NC یا هیچ کدام موجود است.
Q5: EVQ5KH-250E چه سطح حفاظتی را ارائه می دهد؟
A:EVQ5KH-250E دارای ساختار مهر و موم شده با درجه بندی IP67 و IP69K، مقاومت در برابر لرزش و محدوده دمایی وسیع (40- درجه تا +85 درجه) برای محیط های بیرونی و صنعتی است.
Q6: چگونه می توانم یک نقل قول درخواست کنم و زمان تحویل چقدر است؟
A:مشخصات مورد نیاز خود (امتیاز جریان، ولتاژ سیم پیچ، نوع تماس کمکی و مقدار) را از طریق فرم درخواست ارسال کنید یا از طریق واتساپ با ما تماس بگیرید. مهندسان ما ظرف 24 ساعت پاسخ خواهند داد. زمان نمونه [برای تأیید با کارخانه] است.
